– Epiroc : Fraises Axiales Hydrauliques –
Besoin de réaliser une tranchée étroite, de retirer des têtes de pieu ou encore de nettoyer des gouttières ?
Les fraises axiales hydrauliques d’EPIROC (gamme ERL) sont idéales pour ça ! Elles peuvent fournir une grande productivité (grâce à un moteur à piston radial à couple de serrage élevé adaptatif), et les temps d’arrêt sont limités grâce à un système de roulement robuste et sans lubrification.
Elles sont disponibles avec un large éventail de têtes de coupe, les rendant polyvalentes…
* Poids applicables aux engins porteurs standards uniquement. Toute différence doit être autorisée par Epiroc ou le fabricant de l’engin porteur avant fixation.
1 – Attache avec pic standard et plaque d’adaptation de taille moyenne.
2 – Différents types de moteur disponibles pour chaque modèle.
Fraise ER 100L
Pour pelles de 3 à 7 t *
• Poids de service¹ : 250 kg
• Poids du produit : 210 kg
• Puissance nominale : 30 kW
• Vitesse de rotation : 110 tr/min
• Débit d’huile optimal² :
52 l/min – 62 l/min
• Couple max. (à 350 bar) : 3 120 Nm
• Force de coupe max. (à 350 bar) :
16 900 N
• Diamètre de l’arbre : 20 mm
• Nombre de pics : 32
• Débit d’huile max. (à 10 bars) : 90 l/min
• Pression de service max. : 350 bar
Fraise ER 250L
Pour pelles de 8 à 15 t *
• Poids de service¹ : 410 kg
• Poids du produit : 340 kg
• Puissance nominale : 45 kW
• Vitesse de rotation : 90 tr/min
• Débit d’huile optimal² :
60 l/min – 85 l/min
• Couple max. (à 350 bar) : 5 200 Nm
• Force de coupe max. (à 350 bar) :
26 000 N
• Diamètre de l’arbre : 20 mm
• Nombre de pics : 40
• Débit d’huile max. (à 10 bars) : 100 l/min
• Pression de service max. : 350 bar

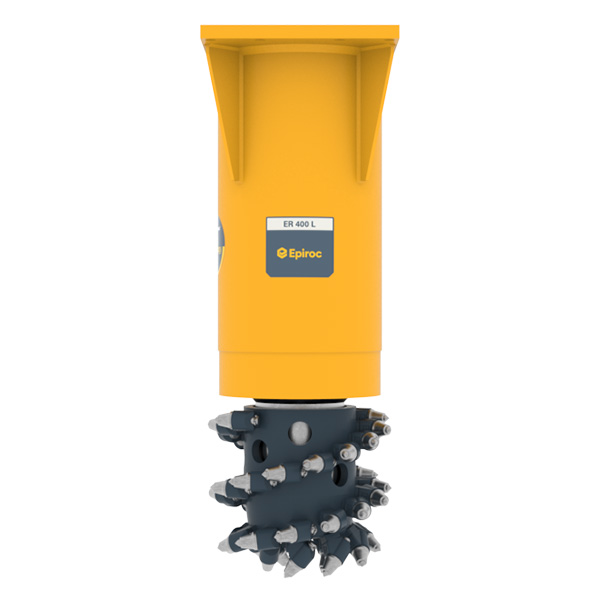

Fraise ER 400L
Pour pelles de 12 à 17 t *
• Poids de service¹ : 440 kg
• Poids du produit : 365 kg
• Puissance nominale : 65 kW
• Vitesse de rotation : 80 tr/min
• Débit d’huile optimal² :
120 l/min – 150 l/min
• Couple max. (à 350 bar) : 10 400 Nm
• Force de coupe max. (à 350 bar) :
52 000 N
• Diamètre de l’arbre : 20 mm
• Nombre de pics : 40
• Débit d’huile max. (à 10 bars) : 170 l/min
• Pression de service max. : 350 bar
Fraise ER 450L
Pour pelles de 12 à 17 t *
• Poids de service¹ : 450 kg
• Poids du produit : 375 kg
• Puissance nominale : 65 kW
• Vitesse de rotation : 80 tr/min
• Débit d’huile optimal² :
120 l/min – 150 l/min
• Couple max. (à 350 bar) : 10 400 Nm
• Force de coupe max. (à 350 bar) :
46 200 N
• Diamètre de l’arbre : 22 mm
• Nombre de pics : 30
• Débit d’huile max. (à 10 bars) : 170 l/min
• Pression de service max. : 350 bar
Fraise ER 600L
Pour pelles de 15 à 22 t *
• Poids de service¹ : 660 kg
• Poids du produit : 580 kg
• Puissance nominale : 65 kW
• Vitesse de rotation : 80 tr/min
• Débit d’huile optimal² :
120 l/min – 150 l/min
• Couple max. (à 350 bar) : 10 400 Nm
• Force de coupe max. (à 350 bar) :
38 900 N
• Diamètre de l’arbre : 22 mm
• Nombre de pics : 42
• Débit d’huile max. (à 10 bars) : 170 l/min
• Pression de service max. : 350 bar
Fraise ERL 700
Pour pelles de 15 à 25 t *
• Poids de service¹ : 700 kg
• Poids du produit : 600 kg
• Puissance nominale : 70 kW
• Vitesse de rotation : 75 tr/min
• Débit d’huile optimal² :
160 l/min – 160 l/min
• Couple max. (à 350 bar) : 11 700 Nm
• Force de coupe max. (à 350 bar) :
52 000 N
• Diamètre de l’arbre : 22 mm
• Nombre de pics : 30
• Débit d’huile max. (à 10 bars) : 200 l/min
• Pression de service max. : 350 bar
Fraise ERL 1100
Pour pelles de 25 à 35 t *
• Poids de service¹ : 900 kg
• Poids du produit : 660 kg
• Puissance nominale : 120 kW
• Vitesse de rotation : 75 tr/min
• Débit d’huile optimal² :
240 l/min – 300 l/min
• Couple max. (à 350 bar) : 23 400 Nm
• Force de coupe max. (à 350 bar) :
93 600 N
• Diamètre de l’arbre : 30 mm
• Nombre de pics : 26
• Débit d’huile max. (à 10 bars) : 320 l/min
• Pression de service max. : 350 bar
Fraise ER 1500L
Pour pelles de 20 à 40 t *
• Poids de service¹ : 1 450 kg
• Poids du produit : 1 200 kg
• Puissance nominale : 120 kW
• Vitesse de rotation : 75 tr/min
• Débit d’huile optimal² :
200 l/min – 300 l/min
• Couple max. (à 350 bar) : 23 400 Nm
• Force de coupe max. (à 350 bar) :
68 800 N
• Diamètre de l’arbre : 30 mm
• Nombre de pics : 24
• Débit d’huile max. (à 10 bars) : 320 l/min
• Pression de service max. : 350 bar
Fraise ER 2000L
Pour pelles de 35 à 50 t *
• Poids de service¹ : 1 800 kg
• Poids du produit : 1 500 kg
• Puissance nominale : 160 kW
• Vitesse de rotation : 65 tr/min
• Débit d’huile optimal² :
300 l/min – 390 l/min
• Couple max. (à 350 bar) : 33 500 Nm
• Force de coupe max. (à 350 bar) :
93 000 N
• Diamètre de l’arbre : 30 mm
• Nombre de pics : 28
• Débit d’huile max. (à 10 bars) : 410 l/min
• Pression de service max. : 350 bar
* Poids applicables aux engins porteurs standards uniquement. Toute différence doit être autorisée par Epiroc ou le fabricant de l’engin porteur avant fixation.
1 – Attache avec pic standard et plaque d’adaptation de taille moyenne.
2 – Différents types de moteur disponibles pour chaque modèle.
