FRAISES TRANSVERSALES HYDRAULIQUES EPIROC

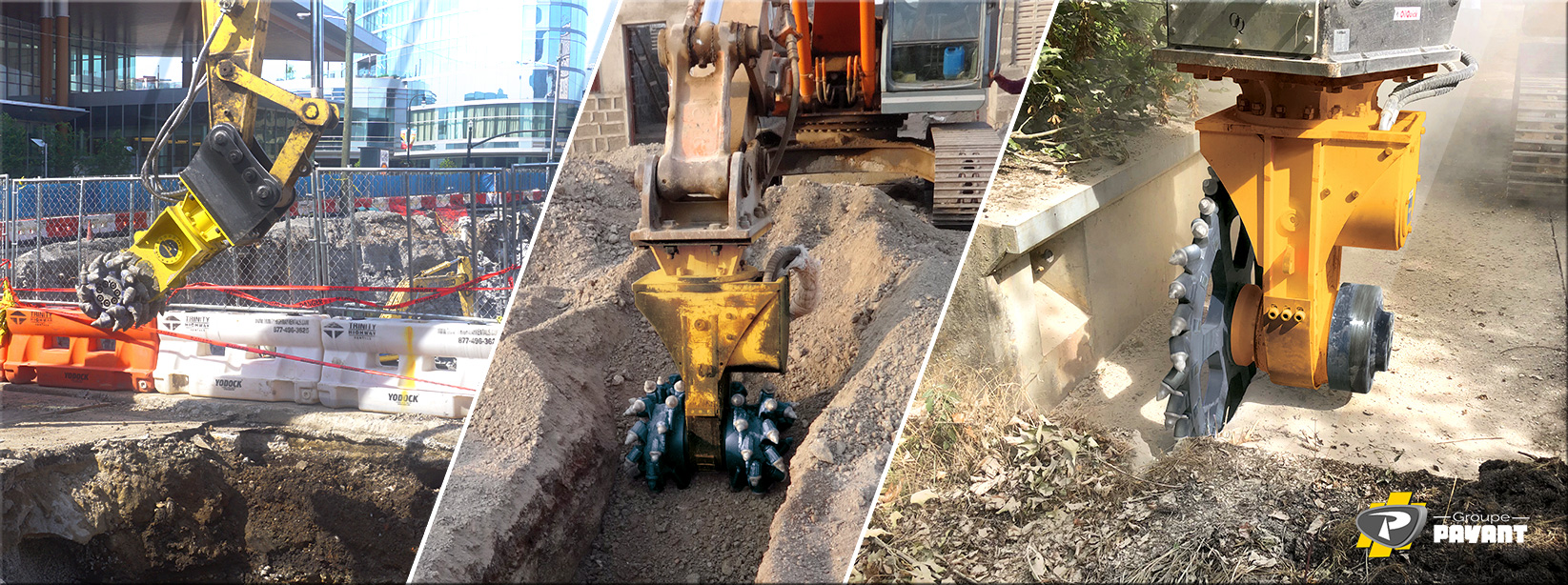

Profilage de surface ou de murs (en pierre ou en béton), creusement de tranchées, excavation de roches tendres ou de sols gelés, démolition… Les fraises transversales hydrauliques EPIROC (gamme ER), d’une conception robuste avec protection HARDOX contre l’usure, sont parfaites pour chacune de ces applications !
De plus, le système de roulement de l’arbre de sortie avec joint à anneau coulissant sans lubrification rend les fraises transversales résistantes aux charges élevées…
* Poids applicables aux engins porteurs standards uniquement. Toute différence doit être autorisée par Epiroc ou le fabricant de l’engin porteur avant fixation.
1 – Attache avec pic standard et plaque d’adaptation de taille moyenne.
2 – Différents types de moteur disponibles pour chaque modèle.

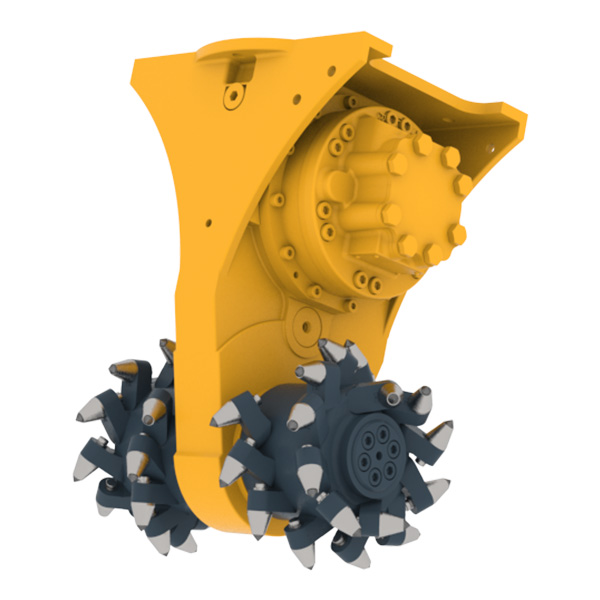

Fraise transversale
ER 40x
Pour pelles de 0,6 à 2 t*
• Poids de service ¹ : 110 kg
• Poids du produit : 90 kg
• Puissance nominale : 13 kW
• Vitesse de rotation : 130 tr/min
• Débit d’huile optimal ² :
17 – 22 l/min
• Couple max. (à 350 bar) :
960 Nm
• Force de coupe max. (à 350 bar) :
8 530 N
• Diamètre de l’arbre : 11,4 mm
• Nombre de pics : 40
• Débit d’huile max. (à 10 bars) :
40 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 50x
Pour pelles de 1 à 3 t*
• Poids de service ¹ : 170 kg
• Poids du produit : 130 kg
• Puissance nominale : 18 kW
• Vitesse de rotation : 150 tr/min
• Débit d’huile optimal ² :
25 38 l/min
• Couple max. (à 350 bar) :
1 420 Nm
• Force de coupe max. (à 350 bar) :
12 620 N
• Diamètre de l’arbre : 11,4 mm
• Nombre de pics : 40
• Débit d’huile max. (à 10 bars) :
60 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 50
Pour pelles de 1 à 3 t*
• Poids de service ¹ : 200 kg
• Poids du produit : 160 kg
• Puissance nominale : 18 kW
• Vitesse de rotation : 150 tr/min
• Débit d’huile optimal ² :
25 – 38 l/min
• Couple max. (à 350 bar) :
1 420 Nm
• Force de coupe max. (à 350 bar) :
11 850 N
• Diamètre de l’arbre : 15 mm
• Nombre de pics : 56
• Débit d’huile max. (à 10 bars) :
60 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 100x
Pour pelles de 3 à 7 t*
• Poids de service ¹ : 330 kg
• Poids du produit : 290 kg
• Puissance nominale : 30 kW
• Vitesse de rotation : 115 tr/min
• Débit d’huile optimal ² :
52 – 62 l/min
• Couple max. (à 350 bar) :
3 000 Nm
• Force de coupe max. (à 350 bar) :
16 200 N
• Diamètre de l’arbre : 20 mm
• Nombre de pics : 44
• Débit d’huile max. (à 10 bars) :
90 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 100
Pour pelles de 3 à 7 t*
• Poids de service ¹ : 350 kg
• Poids du produit : 310 kg
• Puissance nominale : 30 kW
• Vitesse de rotation : 115 tr/min
• Débit d’huile optimal ² :
41 – 62 l/min
• Couple max. (à 350 bar) :
3 000 Nm
• Force de coupe max. (à 350 bar) :
16 200 N
• Diamètre de l’arbre : 20 mm
• Nombre de pics : 64
• Débit d’huile max. (à 10 bars) :
90 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 250x
Pour pelles de 8 à 15 t*
• Poids de service ¹ : 520 kg
• Poids du produit : 450 kg
• Puissance nominale : 45 kW
• Vitesse de rotation : 90 tr/min
• Débit d’huile optimal ² :
60 – 85 l/min
• Couple max. (à 350 bar) :
5 200 Nm
• Force de coupe max. (à 350 bar) :
26 000 N
• Diamètre de l’arbre : 20 mm
• Nombre de pics : 44
• Débit d’huile max. (à 10 bars) :
100 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 250
Pour pelles de 8 à 15 t*
• Poids de service ¹ : 570 kg
• Poids du produit : 500 kg
• Puissance nominale : 45 kW
• Vitesse de rotation : 90 tr/min
• Débit d’huile optimal ² :
60 – 85 l/min
• Couple max. (à 350 bar) :
5 200 Nm
• Force de coupe max. (à 350 bar) :
26 000 N
• Diamètre de l’arbre : 22 mm
• Nombre de pics : 44
• Débit d’huile max. (à 10 bars) :
100 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 600
Pour pelles de 10 à 18 t*
• Poids de service ¹ : 900 kg
• Poids du produit : 820 kg
• Puissance nominale : 65 kW
• Vitesse de rotation : 80 tr/min
• Débit d’huile optimal ² :
120 – 150 l/min
• Couple max. (à 350 bar) :
10 100 Nm
• Force de coupe max. (à 350 bar) :
35 100 N
• Diamètre de l’arbre : 25 mm
• Nombre de pics : 48
• Débit d’huile max. (à 10 bars) :
170 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 650
Pour pelles de 15 à 28 t*
• Poids de service ¹ : 1 200 kg
• Poids du produit : 1 000 kg
• Puissance nominale : 80 kW
• Vitesse de rotation : 80 tr/min
• Débit d’huile optimal ² :
140 – 190 l/min
• Couple max. (à 350 bar) :
10 100 Nm
• Force de coupe max. (à 350 bar) :
42 400 N
• Diamètre de l’arbre : 30 mm
• Nombre de pics : 44
• Débit d’huile max. (à 10 bars) :
210 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 1500x
Pour pelles de 20 à 40 t*
• Poids de service ¹ : 2 000 kg
• Poids du produit : 1 750 kg
• Puissance nominale : 120 kW
• Vitesse de rotation : 75 tr/min
• Débit d’huile optimal ² :
205 – 300 l/min
• Couple max. (à 350 bar) :
23 400 Nm
• Force de coupe max. (à 350 bar) :
65 000 N
• Diamètre de l’arbre : 30 mm
• Nombre de pics : 44
• Débit d’huile max. (à 10 bars) :
320 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 1500xl
Pour pelles de 20 à 40 t*
• Poids de service ¹ : 2 100 kg
• Poids du produit : 1 850 kg
• Puissance nominale : 120 kW
• Vitesse de rotation : 75 tr/min
• Débit d’huile optimal ² :
205 – 300 l/min
• Couple max. (à 350 bar) :
23 400 Nm
• Force de coupe max. (à 350 bar) :
65 000 N
• Diamètre de l’arbre : 30 mm
• Nombre de pics : 48
• Débit d’huile max. (à 10 bars) :
320 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 1700
Pour pelles de 30 à 50 t*
• Poids de service ¹ : 2 450 kg
• Poids du produit : 2 200 kg
• Puissance nominale : 120 kW
• Vitesse de rotation : 72 tr/min
• Débit d’huile optimal ² :
290 – 360 l/min
• Couple max. (à 350 bar) :
77 500 Nm
• Force de coupe max. (à 350 bar) :
35 100 N
• Diamètre de l’arbre : 30 mm
• Nombre de pics : 56
• Débit d’huile max. (à 10 bars) :
400 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 2000x
Pour pelles de 35 à 55 t*
• Poids de service ¹ : 2 700 kg
• Poids du produit : 2 400 kg
• Puissance nominale : 160 kW
• Vitesse de rotation : 65 tr/min
• Débit d’huile optimal ² :
300 – 390 l/min
• Couple max. (à 350 bar) :
31 500 Nm
• Force de coupe max. (à 350 bar) :
87 500 N
• Diamètre de l’arbre : 30 mm
• Nombre de pics : 56
• Débit d’huile max. (à 10 bars) :
410 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 2000
Pour pelles de 35 à 55 t*
• Poids de service ¹ : 2 900 kg
• Poids du produit : 2 600 kg
• Puissance nominale : 160 kW
• Vitesse de rotation : 65 tr/min
• Débit d’huile optimal ² :
300 – 390 l/min
• Couple max. (à 350 bar) :
31 500 Nm
• Force de coupe max. (à 350 bar) :
87 500 N
• Diamètre de l’arbre : 30 mm
• Nombre de pics : 56
• Débit d’huile max. (à 10 bars) :
410 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 3000
Pour pelles de 50 à 70 t*
• Poids de service ¹ : 4 000 kg
• Poids du produit : 3 500 kg
• Puissance nominale : 200 kW
• Vitesse de rotation : 53 tr/min
• Débit d’huile optimal ² :
350 – 450 l/min
• Couple max. (à 350 bar) :
46 800 Nm
• Force de coupe max. (à 350 bar) :
116 300 N
• Diamètre de l’arbre : 38 mm
• Nombre de pics : 64
• Débit d’huile max. (à 10 bars) :
500 l/min
• Pression de service max. : 350 bar
Fraise transversale
ER 4000
Pour pelles de 55 à 75 t*
• Poids de service ¹ : 5 500 kg
• Poids du produit : 4 800 kg
• Puissance nominale : 280 kW
• Vitesse de rotation : 50 tr/min
• Débit d’huile optimal ² :
500 – 750 l/min
• Couple max. (à 350 bar) :
90 000 Nm
• Force de coupe max. (à 350 bar) :
200 000 N
• Diamètre de l’arbre : 38 mm
• Nombre de pics : 78
• Débit d’huile max. (à 10 bars) :
800 l/min
• Pression de service max. : 350 bar

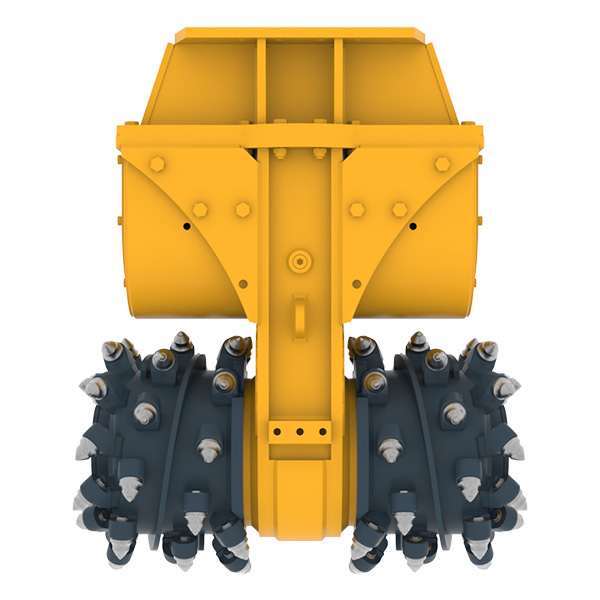

Fraise transversale
ER 5500
Pour pelles de 70 à 125 t*
• Poids de service ¹ : 7 000 kg
• Poids du produit : 6 000 kg
• Puissance nominale : 400 kW
• Vitesse de rotation : 48 tr/min
• Débit d’huile optimal ² :
700 – 950 l/min
• Couple max. (à 350 bar) :
111 500 Nm
• Force de coupe max. (à 350 bar) :
242 400 N
• Diamètre de l’arbre : 38 mm
• Nombre de pics : 68
• Débit d’huile max. (à 10 bars) :
1 000 l/min
• Pression de service max. : 350 bar
